一、概述

在大量运行的输变电设备中如开关柜、箱变、汇控柜、户外端子箱等密封箱体绝缘距离紧凑，一旦受潮湿、凝露就会发生放电、闪络、最终会造成开关跳闸，甚至烧毁设备引起大面积停电事故，后果会十分严重。目前我国在运行的开关柜、电控柜、端子箱等电力设备中一直采用加热、排风等措施来防止凝露。这种方法虽然在防潮湿、抗凝露，给高压设备安全运行起到了积极作用，但对于有些防密封柜体，在空气中湿度较大的情况下，用传统加热和排风除湿方法就难以奏效。本公司利用半导体制冷技术研制成超小型、高效节能抽湿器除湿防凝露产品，使电柜内部潮湿空气中的水分不断地在抽湿器的冷凝板表面凝结成水后排出柜外，迅速地降低柜内湿度。

二、技术参数

1、工作电源：AC/DC110V～220V±10% 50Hz

2、工作环境：-10℃～+55℃ 工作海拔：≤3000m

3、测湿范围：10%RH～99% ±3%

4、通讯接口：RS485 MODBUS协议（选配）

5、产品除湿功率：≥30W

6、绝缘耐压：外壳与端子间大于AC2000V

7、抗干扰性：符合 IEC255-22标准

8、绝缘电阻：外壳与端子间大于100MΩ

9、外形尺寸：98mm（宽）*49mm（深）*155mm（高）

三、功能特点

1、体积小、重量轻、安装方便快捷；

2、自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；

3、除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

4、湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；

5、湿度、温度设置具有记忆功能，不会因为停开机而消失；

6、除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

7、通讯功能。

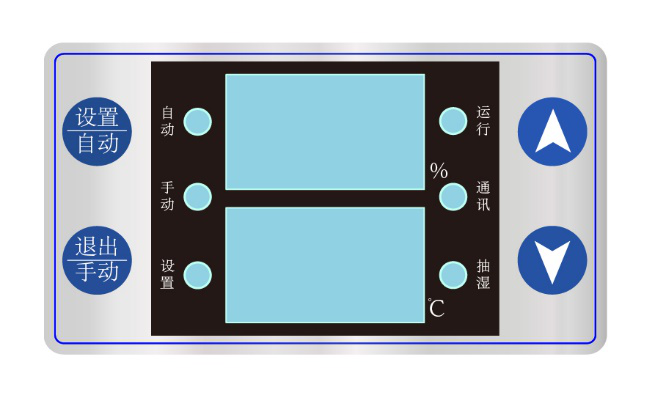

四、显示说明

电源接通后除湿装置直接进入自动模式，上排数码管显示当前湿度值，下排数码管显示当前温度值。

六、操作说明

1、手动/自动模式：当除湿装置工作在自动状态时，“自动”指示灯点亮，”手动“指示灯灭，按一下“退出/手动”按钮后，”自动”指示灯灭，”手动“指示灯亮。

2、设置参数模式：电源接通后除湿装置自动进入自动模式，双层数码显示当前的湿度值和温度值。长按 “设置/自动”三到五秒进入设置状态，上排数码管显示P1，下排数码管显示设定值。此时再按 “设置/自动”可切换设置项；按“退出/手动”可保存并退出设置状态；按“向上”或“向下”可修改设定值。上排数码管显示P1时设定485通讯地址，显示P2设定除湿启动定值，显示P3设定除湿结束定值。

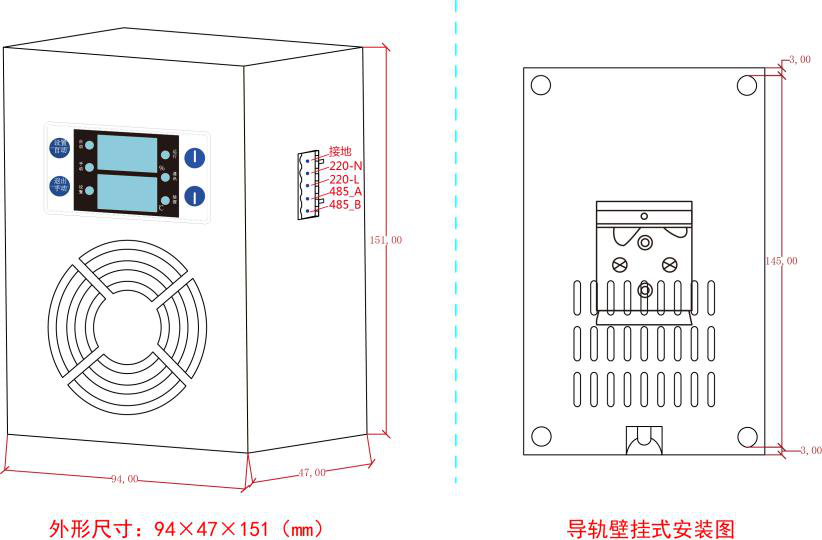

七、安装及接线端子定义
