一、概述

APT-6600H站所型配网自动化终端主控单元采用模块化设计，通过CAN总线将各个板件相连，既保证了功能齐全、运行可靠，同时兼具有良好的扩展性，增加/删减相应的板件可以满足不同的配置需求；模块化的板件设计使得相同类型的板件可以互换，方便配置容量，后期维护的时间、费用大大减少，从而有效提高设备的使用率，保证供电的可靠性。高强度铝合金制作的4U机箱，结构强度大、外形美观、标准机箱式安装，最大支持16回线路间隔。

APT-6600H站所型配网自动化终端主控单元功能齐全、性能强大，具有DA、FA保护功能；支持多种通信规约，采集所得的远方终端数据，通过多种通信通道上传至配网主站、子站。

根据需求不同，灵活配置容量，常规有（4）种配置方案可选。4种配置方案所能够实现的功能均相同，不同之处在于容量、扩展性以及遥信、遥测的采集量不同。

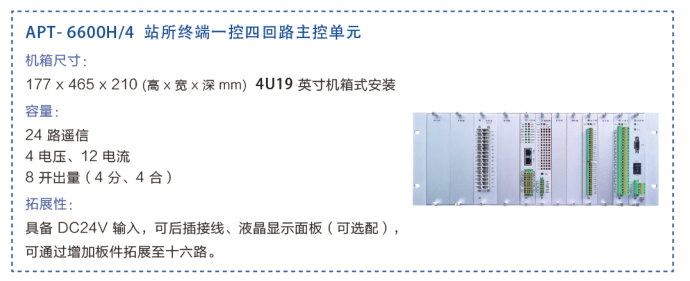

1、APT-6600H/4 站所终端一控四回路主控单元

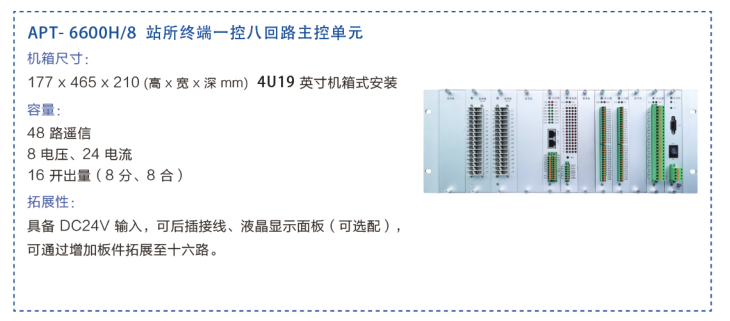

2、APT-6600H/8 站所终端一控八回路主控单元

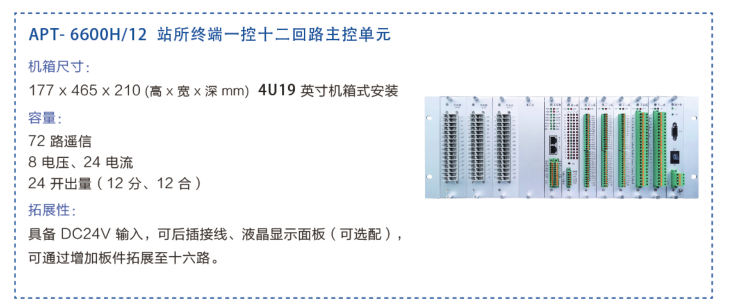

3、APT-6600H/12 站所终端一控十二路主控单元

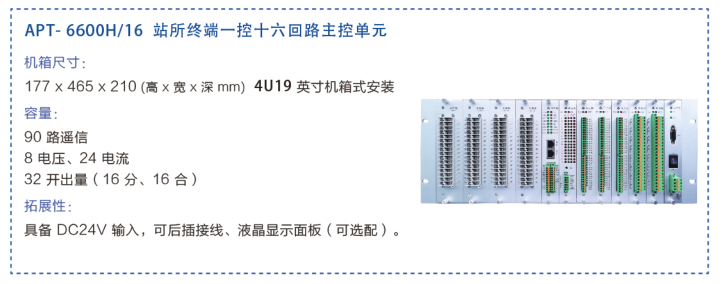

4、APT-6600H/16 站所终端一控十六回路主控单元

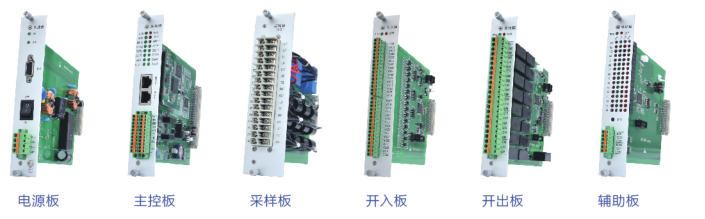

二、结构组成：
