一、概述

APT-ESG高压带电显示闭锁装置其性能指标完全符合GB25081-2010国家标准及DL/T538-2006电力行业标准要求，能够实时的反映出开关设备安装回路电压状态信息，并具备核相验电功能。同时装置的面板采用前端可拆卸式，后连接端子插拔式，完全符合不停电更换装置的要求，并且采用短接桥连接大大提高了装置的使用寿命。

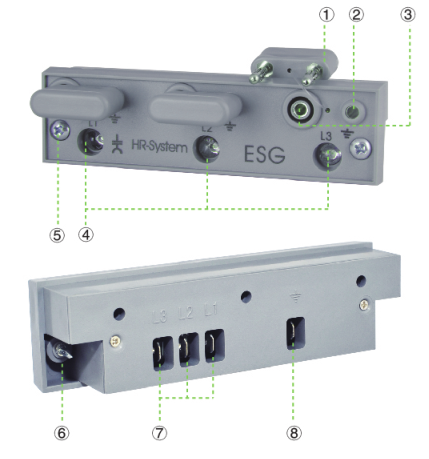

1、短接桥     2、接地孔     3、核相孔     4、8红色发光管     5、面板螺丝

6、面板螺丝安装孔         7、L1、L2、L3三相连接孔          8、接地连接孔

二、功能特点：

1.三相带电指示

2.核相功能

3.设有三相及接地连接点，以便验电和核相

4.短路桥设计，增强LED使用寿命

5.电容式设计，性能稳定

6.可兼容各种规格型号的传感器

7.产品适用于欧玛、霍斯通、希格玛等柜型

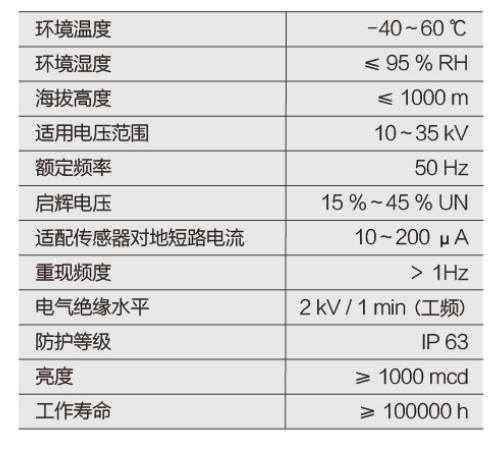

三、技术参数：

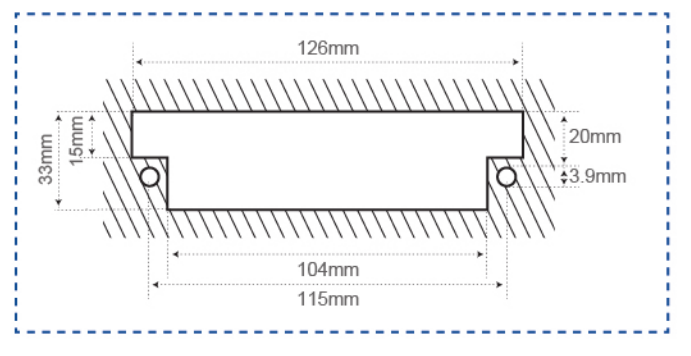

四、开孔尺寸图（单位：mm）：

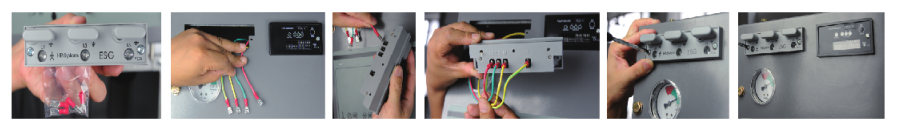

五、现场安装图：
