一、概述

随着配电自动化建设的步步推进，配电网一次网架逐渐加强，通信网络也日臻完善，这为通过智能配电终端及通信网络实现配电网分布式自愈提供了可能。

智能分布式DTU由综合管理单元（APT-6000T综合管理通讯单元）和保护测控单元（APT-6000智能分布式配网自动化终端）组成，自愈采用基于通用面向对象变电站事件（GOOSE）的高速网络通信方式，利用配电网中相邻开关的故障信息，快速定位故障位置并自动隔离故障，使无故障区域能够恢复供电，实现快速自愈式分布智能馈线自动化系统。

符合标准：GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论；

          GB/T13729 远动终端设备；

          IEEE1815 电力系统通信标准，分布式网络协议；

二、装置特点：

1、强大的软硬件平台

2、抗干扰强，免调节，易维护

3、信息安全可靠

4、维护工具易用

5、通讯接口丰富

6、高分辨率人性化人机界面

三、保护功能：

1、过流三段保护

2、过流加速保护

3、二段零序过流保护

4、零序加速保护

5.就地馈线自动化功能（FA）

四、

1、重合闸

2、电压型配网功能

3、光纤纵差保护

4、小电流接地选线

五、就地型配网自动化（电压时间、电压电流时间）：

1、延时顺送/逆送功能（S功能、分段开关）

2、环网点功能（L功能、联络开关）

六、智能分布式FA：

1、联锁失电延时分闸闭锁

2、失电延时分闸不闭锁

3、残压脉冲分闸闭锁

4、单侧失压延时合闸

5、检闭锁单侧失压延时合闸

6、联络开关快速合闸

7、断路器故障隔离方案

8、负荷开关故障隔离方案

9、失灵保护

七、通信接口：

1、4路可复用RS232/485串行口，通信速率和校验位可以整定，1个调试串口。

2、两个标准的10M/100M以太网接口。

3、支持DL/T634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002(IEC60870-5-104)、MODBUS等多种通信规约，并可按需要进行扩充。

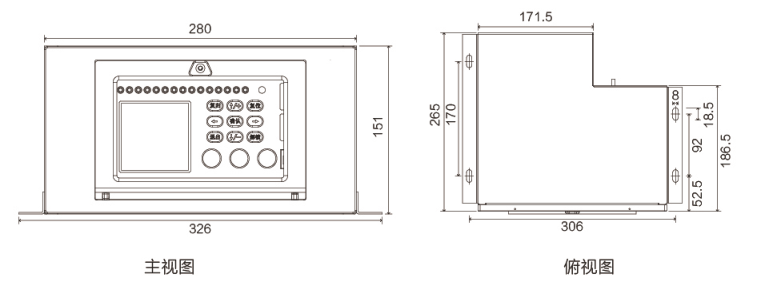

八、安装尺寸图（单位：mm）：
