一、概述

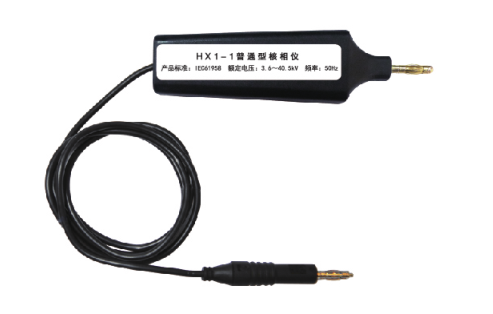

HX1-1普通型核相仪主要适用于电力线路、变电所的相对校验和相序校验，具有核相、测相序、验电等功能，具备很强的抗干扰性，符合（EMC）标准要求，适应各种电磁场干扰场合，同时可适用于APT,YCA及DXN系列户内高压带电显示装置。其内部电路采用低电压、低功耗设计，产品性能稳定，使用安全，可靠性高。

执行标准：GB 25081-2010、DL/T538-2006。

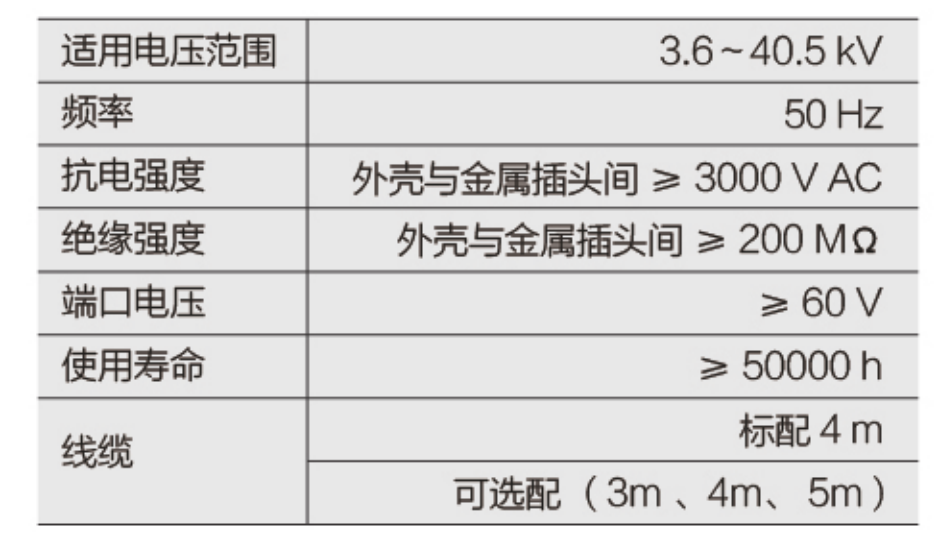

二、技术参数：

1、如果实际相位一致，则核相仪指示灯不亮；

2、如果实际相位不一致，则核相仪指示灯亮。

三、使用方法：

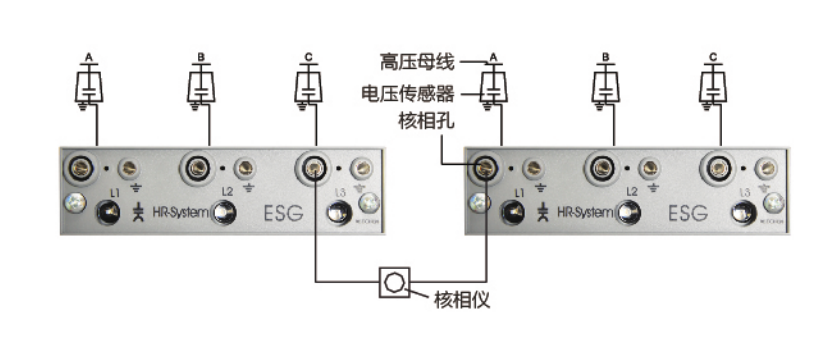

核相前，首先要确保高压开关柜内部配线正确，即装配的电压传感器与带电显示器之间的连接导线的相序要正确。当两个高压电源正常供电，在确认各电源开关柜上面的带电显示器正常指示后，方可进行以下操作：先将核相仪一端的插头，插入投运开关柜上面的带电显示器面板上L1相位测试端，然后把核相仪另一端的插头，分别插入待定电源开关柜上面的带电显示器面板上的L1、L2、L3相位测试端，观察核相仪指示灯发光情况。（测试使用方法见上图）：注：单相对地可作验电器使用。

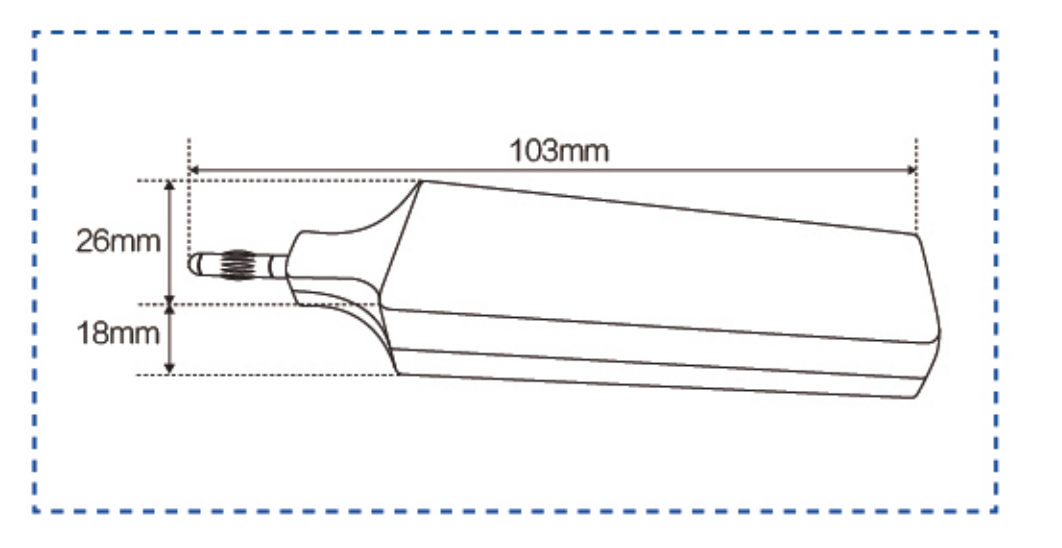

四、尺寸图（单位：mm）：
