一、概述

本永磁控制器适用于南方电网和广东电网的招标要求，专用于驱动单线圈稳态的永磁机构断路器。本永磁控制器均采用工业级电子元器件，高集成度的微处理器。控制器结构紧凑，密封机箱，免维护设计，抗干扰性能好，具有高可靠性，适用于恶劣的运行环境。

符合标准：广东电网配网自动化DL/T634.5101-2002规约实施细则（广电系部[2016]61号）

          广东电网配电自动化DL/T634.5104-2009规约实施细则（广电系部[2016]61号）

         广东电网配网自动化IEC61850规约实施细则-第一部分智能分布式终端互操作（广电办系[2019]13号）

          广东电网公司配网自动化终端二次功能技术指导意见（广电办系[2019]4号）

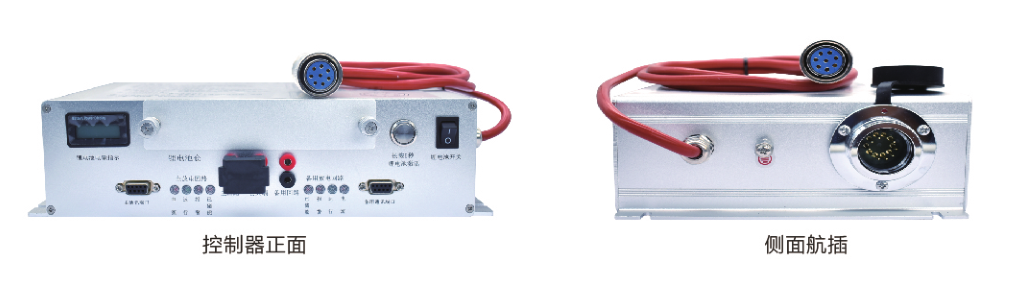

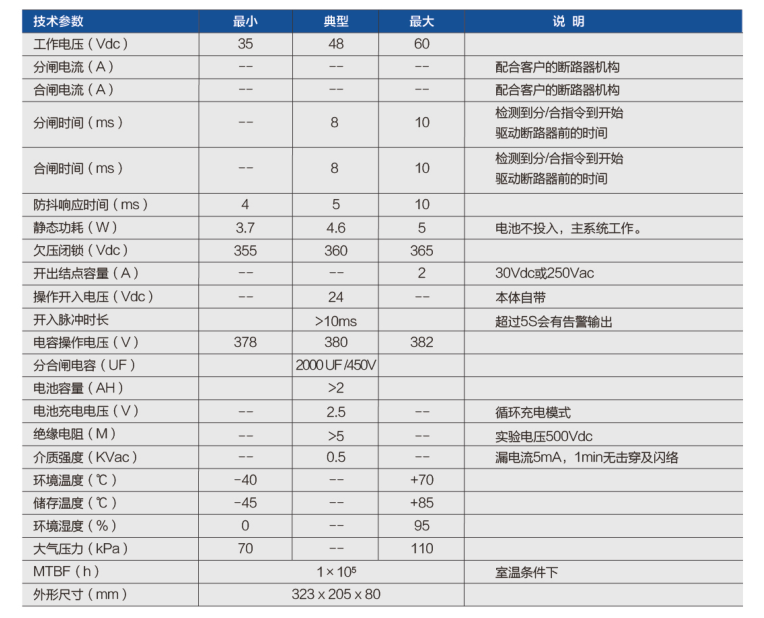

二、技术参数：

三、功能特点：

1、整机静态功耗<5W

2、分/合闸操作开入节点

3、储能信号开出节点

4、主备隔离双系统

5、分/合位置开入节点

6、防跳闭锁功能

7、告警信号开出节点

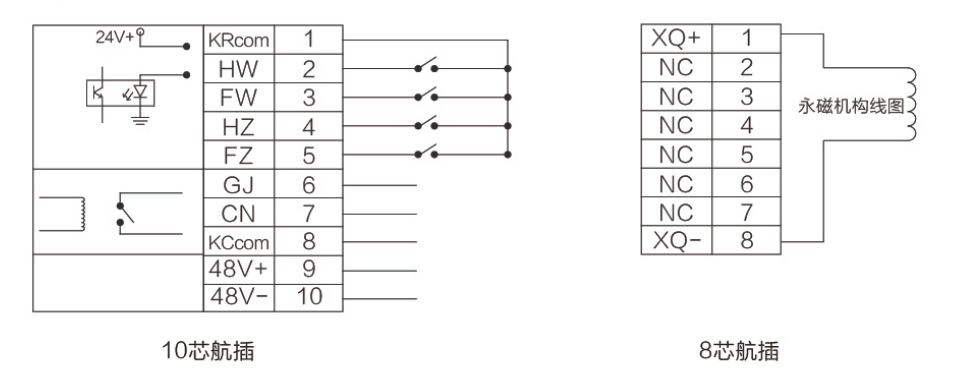

四、航插端子定义图：

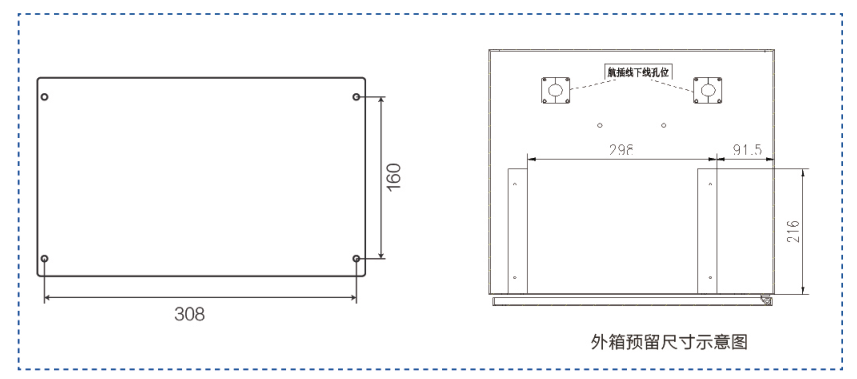

五、安装孔尺寸图（单位：mm）：

注意：本控制器右侧为航插孔位，所以安装时需要预留相应位置。
