一、概述

本永磁驱动模块适用于南网招标要求，专用于驱动单线圈单稳态的永磁机构断路器。本永磁控制器均采用工业级电子元器件，高集成度的微处理器。驱动模块结构紧凑，密封机箱，免维护设计，抗干扰性能好，具有高可靠性，适用于恶劣的运行环境。

二、功能特点：

1、整机采用低功耗设计技术，整机静态功耗小。

2、控制系统采用备用锂电池供电，维持正常工作。

3、锂电池具备过充过放的充放电保护管理，面板带电池电量显示，锂电池采用进口原装电池。

4、具备永磁机构操作电容电压低压检测，电容低压时闭锁分合闸。

5、具有储能完成信号开出节点。

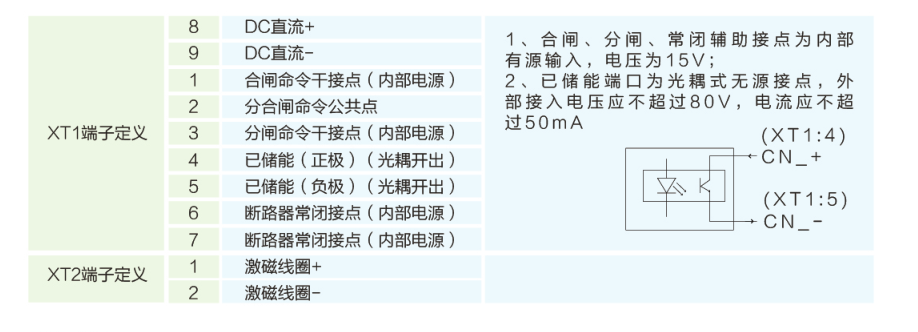

6、具有分/合闸操作开入节点，及分位常闭开入节点。

7、具备防跳闭锁功能。

8、具有分合闸操作开入检测持续长时间有效警告功能。

9、控制器具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。

10、高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。

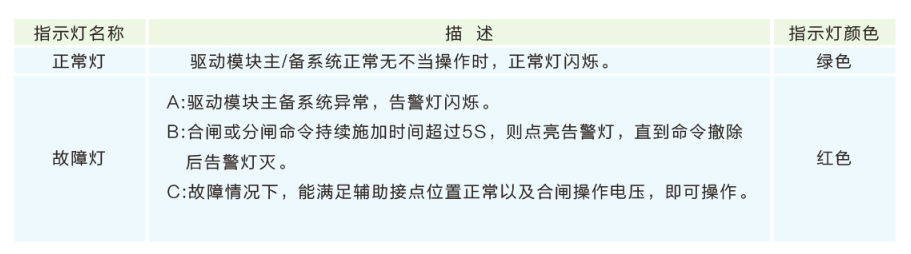

11、故障及指示灯。

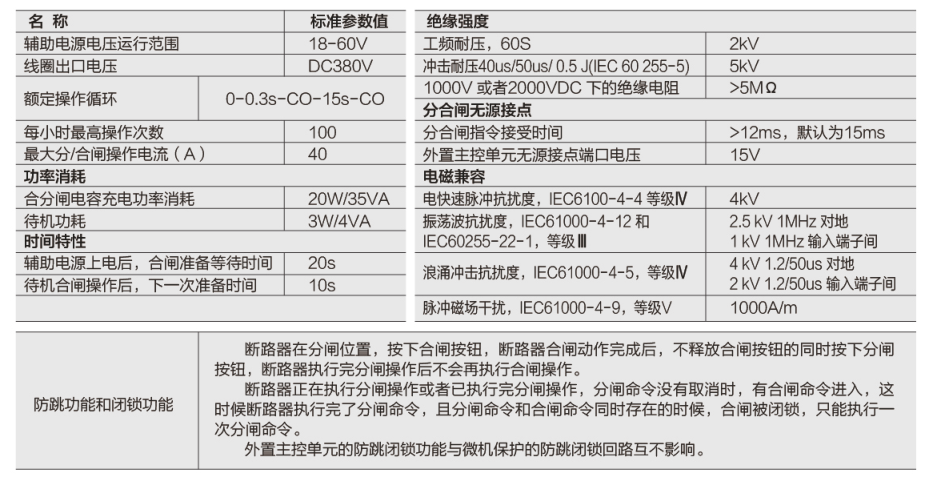

三、技术参数：

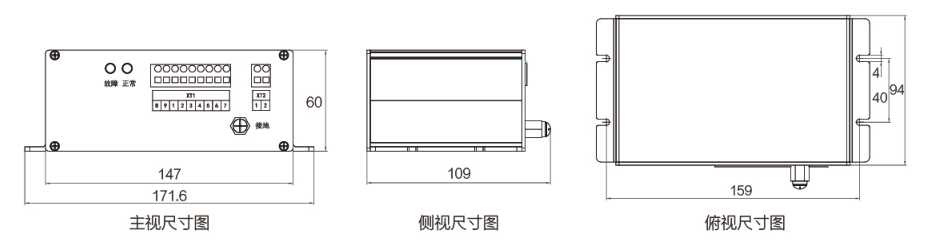

四、开孔尺寸图（单位：mm）：
