一、概述

温湿度电流及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上，用于指示相应电缆区段的短路和接地故障以及实时温湿度的一种实时监测装置。线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息也可通过485接口实时的发送到监控中心的服务器上面，在监控电脑的屏幕上显示出故障所在的区域和超温位置，引导巡线人员迅速确定故障区段并找到故障点。该指示器为解决故障查找问题提供了最佳途径，提高了工作效率，缩短了停电时间，对迅速恢复供电，保证供电可靠性和提高经济效益，有着十分重要的意义。

二、功能特点：

1、实时电流（选配）

2、温度报警指示

3、远程告警

4、人工复位

5、实时温度

6、电子CT通信

7、远程复位

8、自动复位

9、短路报警指示

10、环境湿度指示

11、取电方式

12、接地报警指示

13、远程通信

14、自动检测

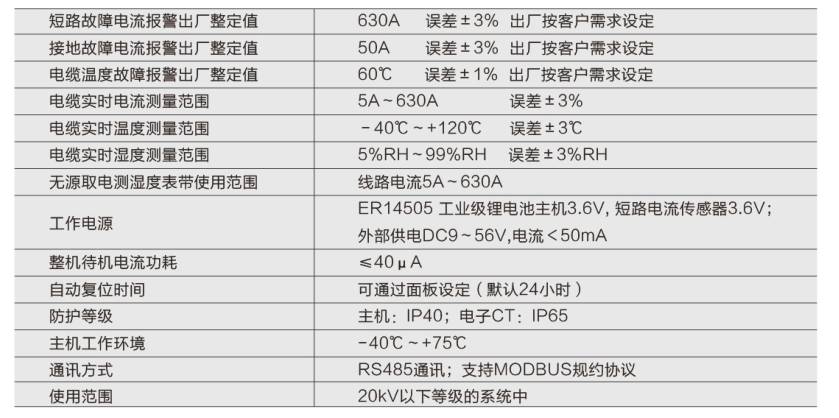

三、技术参数：

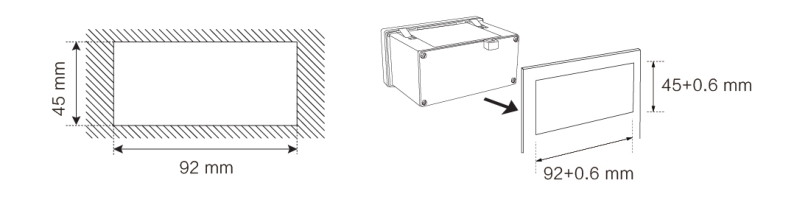

四、开孔尺寸图（单位：mm）：

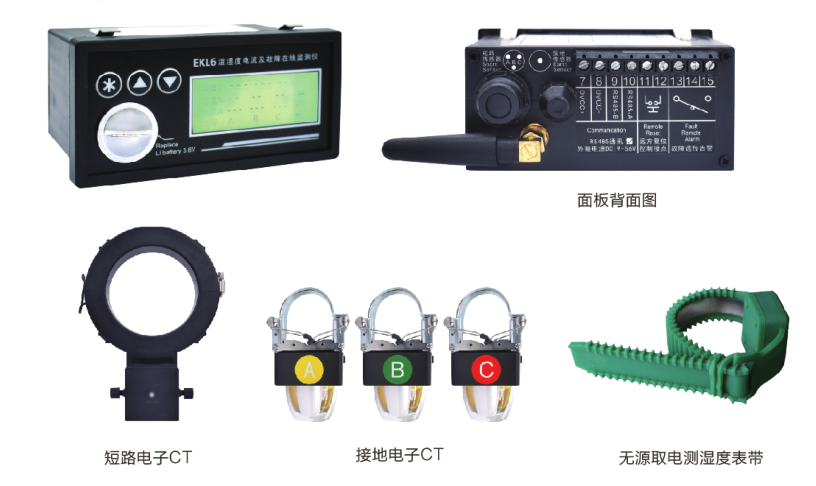

五、面板外观示意图：

传感器与主机采用光纤连接，安装时先将光纤一端的保护帽去掉，然后与主机背面的光纤孔按照黄色标对应L1、绿色标对应L2、红色标对应L3、黑色标对应L4、依次插入相应孔内，旋紧螺纹帽使光纤不能拔出。再将光纤另外一端的保护帽去掉，依次将黄、绿、红光纤插入短路传感器上的远传光纤螺纹孔内，黑色光纤插入接地传感器，旋紧螺纹帽。

备注：面板光纤的螺纹孔为预留。

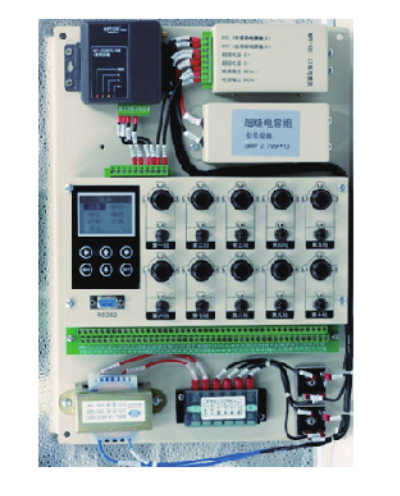

APT-300-ZD 电缆型接地短路故障指示无线通信终端

APT-300-ZD电缆型接地短路故障指示无线通信终端（以下简称APT-300-ZD）用于实现与远程服务器APT-1000之间的通信；

作为故障指示器与远程服务器之间的通信桥梁，EKL6无线通信终端一直处于工作状态，一方面等待故障指示器上传传数据，另一方面保持与远程服务器之间的实时通信，将故障指示器最新的数据变化上传到远程服务器。

APT-300-ZD无线通信终端使用AC220V交流电源或CT提供电源，超级电容组作为后备电源，超级电容组后备时间>30分钟。单CT电流电流>15A，双CT供电电流>10A。
