APT-300电流温度及故障在线监测仪

一、概述

电流温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时电流、温度的一种实时在线监测装置。段路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。为解决故障查找问题提供了最佳途径，对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

二、功能特点：

1、三相温度实时显示

2、远程复位

3、短路、接地故障远程告警

4、三相电流实时显示

5、RS-485通讯

6、电缆温度超预定值远程告警

7、短路故障智能判断

8、数据更新每秒一次

9、整机低功耗设计，无需外部供电

10、电缆故障排除后自动复位

11、主机、传感器电池可更换

12、故障、电流、温度均采用光纤传输数据

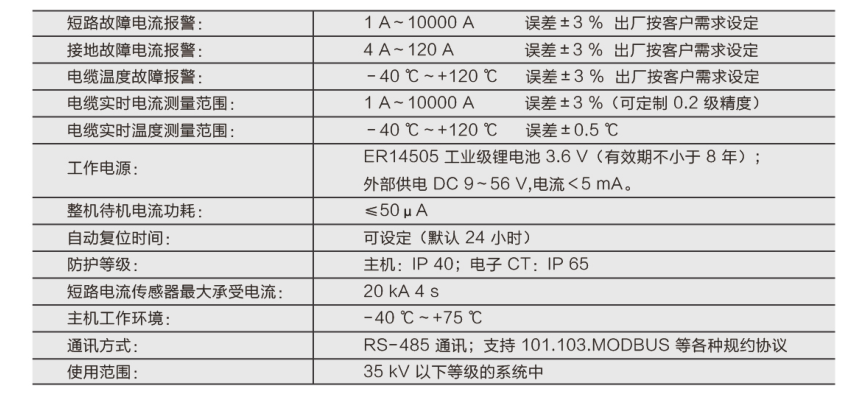

三、技术参数：

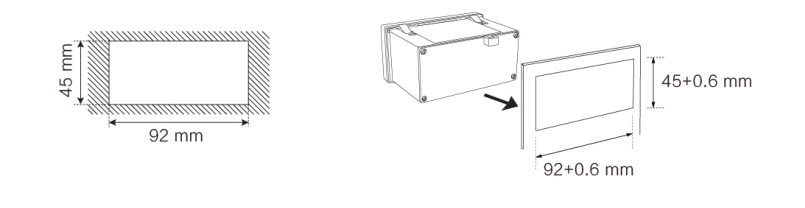

四、开孔尺寸图（单位：mm）：

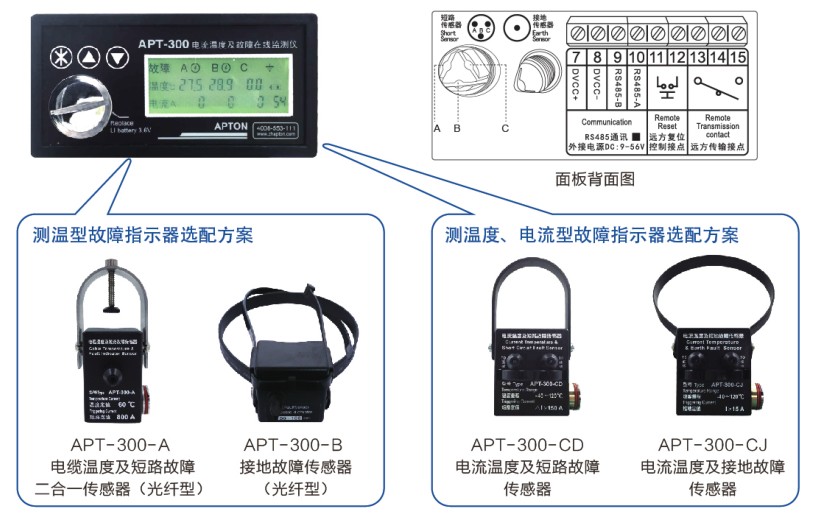

五、面板外观示意图（通用型）：

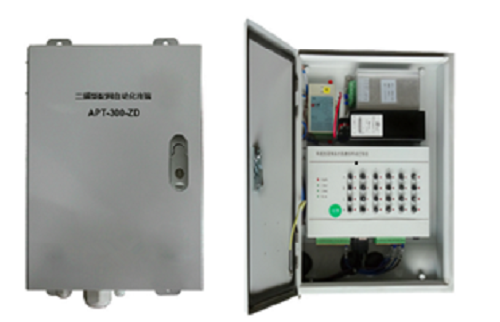

APT-300-ZD二遥型配网自动化终端

一、概述

APT-300-ZD电缆型接地短路故障指示无线通信终端（APT-300-ZD）用于实现与远程服务器APT-1000之间的通信；作为故障指示器与远程服务器之间的通信桥梁，APT-300无线通信终端一直处于工作状态，一方面接收故障指示器上传数据，另一方面保持与远程服务器之间的实时通信，将故障指示器最新的数据变化上传到远程服务器。

APT-300-ZD无线通信终端使用AC220V交流电源或CT提供电源，超级电容组作为后备电源，超级电容组后备时间>30分钟。单CT供电电流>15A,双CT供电电流>10A。

1、提供24-40路光纤接口，同时可接入6-10组电流温度及故障在线监测仪的上传数据；

2、提供24-80路遥信接口，可实时监控当前开关状态、门禁等遥信信息，并生成相应的遥信信息；

3、可检测光纤通信状况，并生成相应的报警信息；

4、通过GSM/GPRS上报故障信息和电流数据至主站；
