一、概述

在电力系统中，当系统供电掉电后需要立刻脱扣并给出开关信号给相关设备进行检测并做出对应处理。我司生产的APT-102失压脱扣装置就是针对这情况而设计，能够有效对此种需求场合。

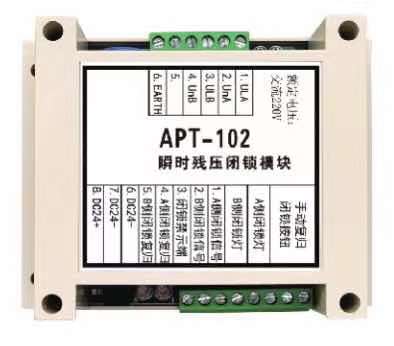

APT-102瞬时残压闭锁模块安装于馈线终端（FTU）或站所终端（DTU）或故障搜查控制器（FDR）内，当终端失去电源停止运行后，开关线路出现瞬时电压或瞬时残压时，瞬时残压闭锁模块能够产生保持的闭锁信号，当终端得电运行后检测到保持的瞬时残压闭锁模块的闭锁信号后，终端产生合闸闭锁信号，成功避免开关合闸到故障线路，避免了线路故障的再次发生。

二、工作原理

当系统供电掉电后APT-102失压脱扣装置立刻控制脱扣，并给出2组不同的开关状态信号。当系统来电后APT-102失压脱扣装置充电并切换2组不同的开关状态信号至预定状态等待系统再次掉电。

三、功能特点：

此模块包含两路闭锁信号，ULA和UnA对应开关A侧电源侧，ULB和UnB对应开关B侧负荷侧；不管终端及瞬时残压闭锁模块DC+、DC-是否有电，只要ULA和UnA或ULB和UnB输入交流电压大于30%Un时，持续时间大于40ms时（时间可以出厂调整20ms以上都可以），瞬时残压闭锁模块即可产生对应的闭锁信号。正常供电产生的闭锁信号需要在线路失电后复归。

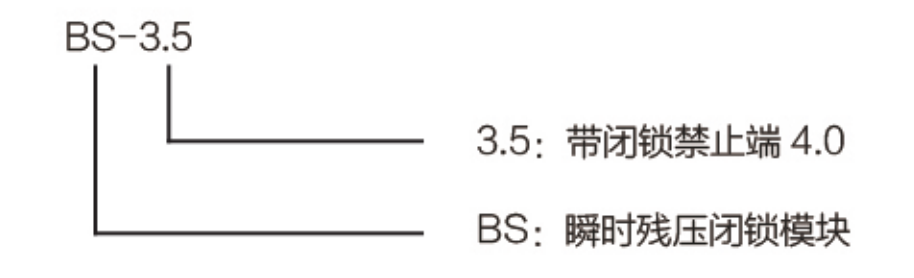

四、型号说明：

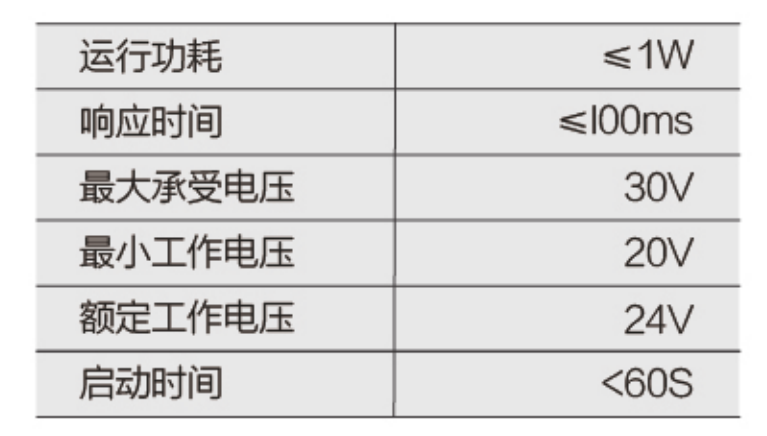

五、技术参数：

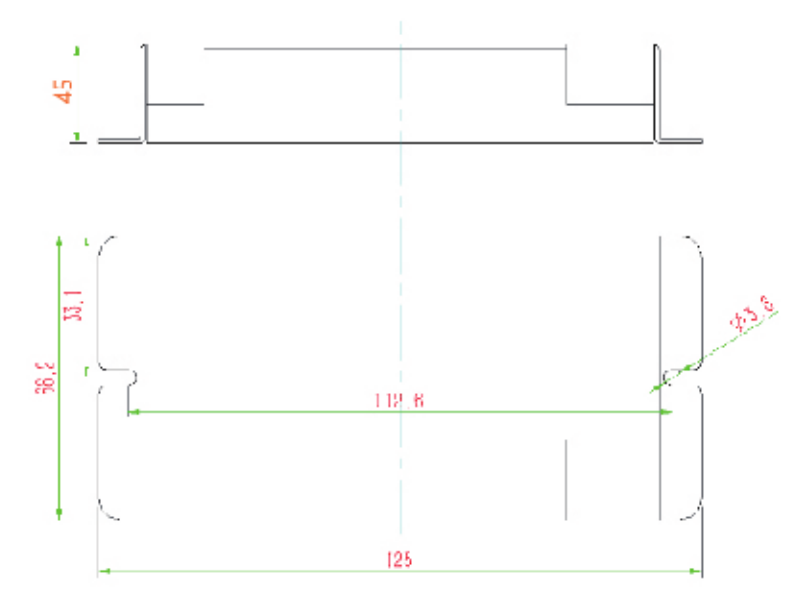

六、安装尺寸图：

螺钉安装：侧面4个直径4mm的安装孔；

导轨式安装：导轨宽度35mm
