一、概述

APT-300GY电气接点在线测温系统是一款用于（110KV、6-35KV和0.4KV）以及对温度有较高要求的高、中、低压电力系统中。是集在线温度测量、数据采集、数据分析和信息上传功能于一体的现代化高科技产品。产品采用先进的微电子技术、计算机技术和SMT制造技术；可以支持48个点的温度测量，并提供RS-485接口，MODBUS通讯协议，产品性能稳定、精度高、操作方便、显示直观，是配网自动化必不可少的终端测温产品。

二、功能特点：

1、接收数据

2、参数设置

3、温度报警纪录

4、显示数据

5、报警输出

6、温度失衡纪录

7、时钟显示

8、密码管理

9、极限温度纪录

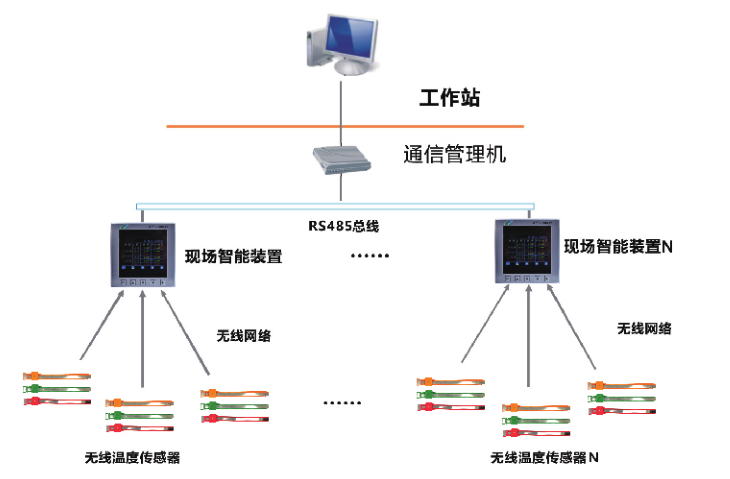

三、典型组网方式：

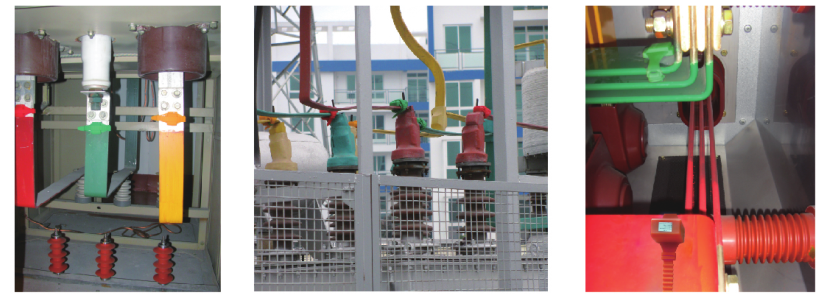

四、安装图：

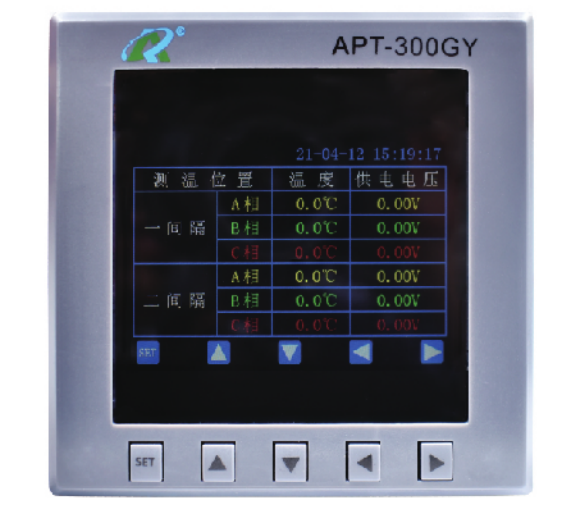

五、APT-300GY面板显示装置：

APT-300GY无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件纪录及数据纪录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

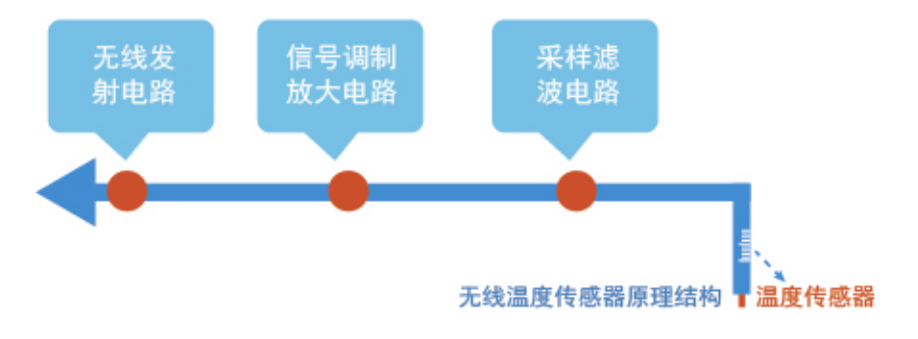

六、无线温度传感器原理结构图：

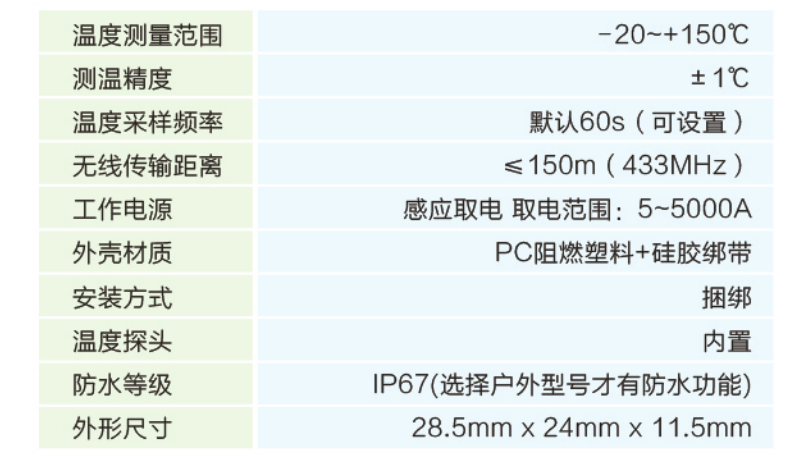

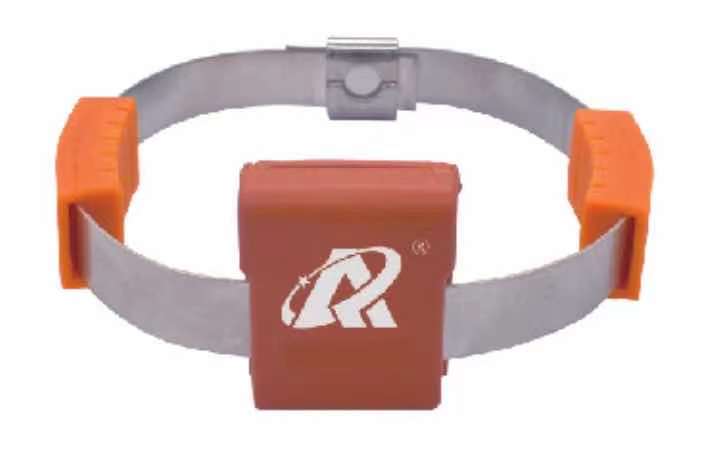

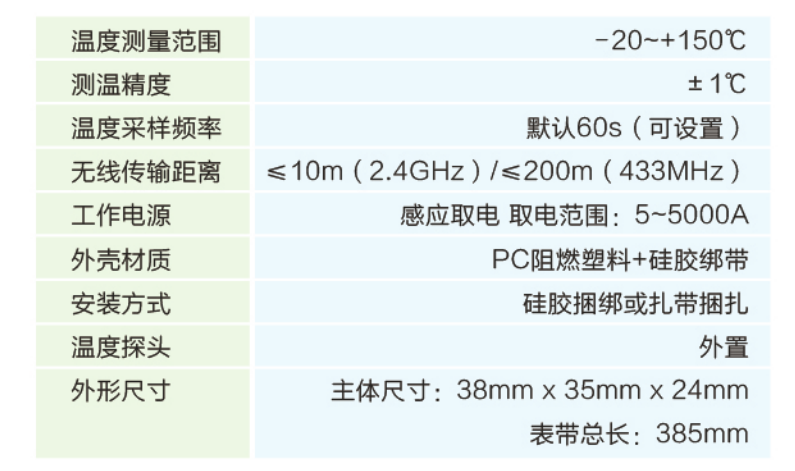

七、无线温度传感器：

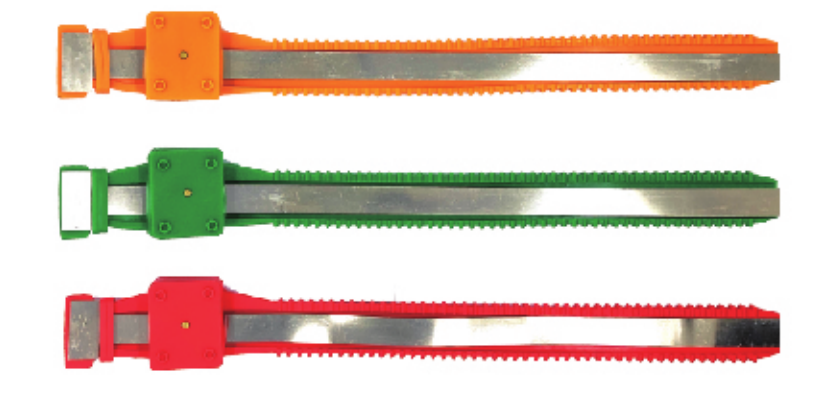

八、微型测温传感器：

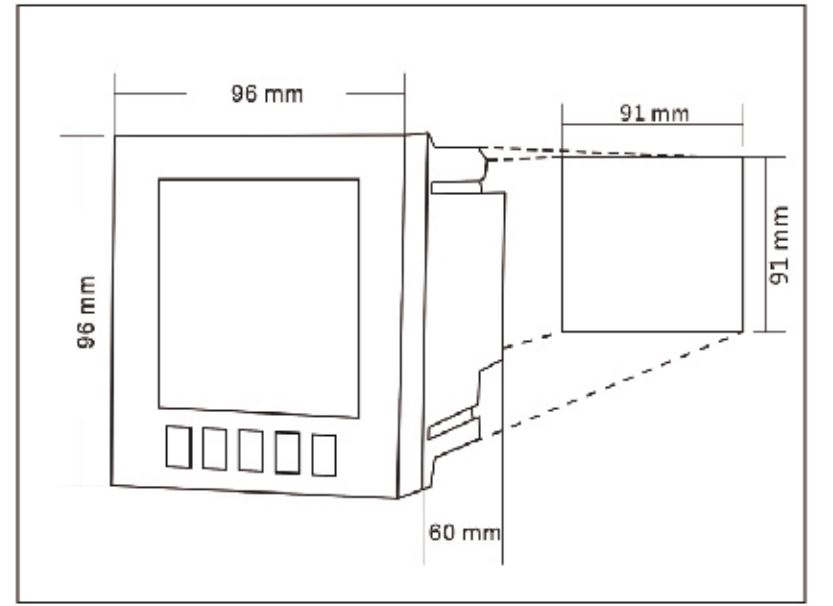

九、开孔尺寸图（单位：mm）：

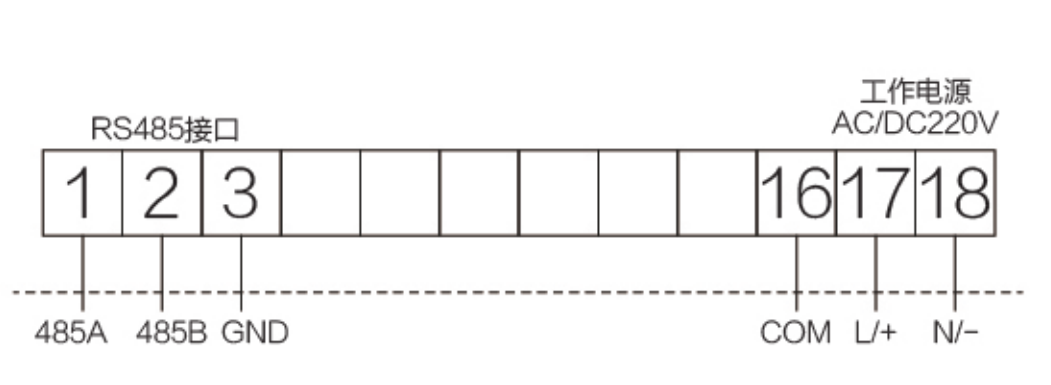

十、接线方式：
