一、概述

APT-ZT8系列开关状态指示仪是根据当前中压系统开关柜技术发展需求而开发设计的一种新型的多功能智能化模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿控制、湿度控制，RS-485通讯等多功能于一体，这些指示功能可分可合，用户可根据需要选用时只需提供相应一次接线方案图和功能要求即可。该产品一体化布局配套装备于开关柜，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能等。

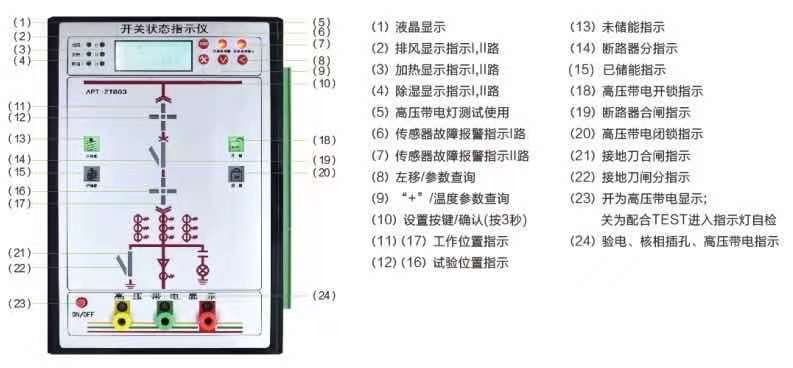

二、功能特点：

1、一次回路动态模拟显示功能

2、自动加热除湿功能

3、核相、验电功能（选配）

4、高压带电显示及闭锁功能

5、自动排风降温功能

6、通讯功能（选配）

7、柜内两路温湿度测量功能

8、动态语音提示功能（选配）

三、技术参数：

1、电源:AC85~265V/DC110~300v

2、温、湿度控制部分

两路温度:测量范围-19~99℃，回差:1~25℃。

两路湿度:测量范围0~99%RH，回差:1~25%RH。

3、频率:50/60Hz

4、使用环境:工作环境温度–10℃~+55℃。

环境相对湿度≤95%RH。

海拔高度≤2500m。

5、功耗:≤10W

6、强制闭锁动作寿命:>10000次

7、高压带电指示部分符合《DL/T538-93》规定LED启辉电压(kV):≥15%额定母线电压。

闭锁启控电压(kV):≥65%额定母线电压。

闭锁继电器输出接点额定容量:AC220V/5A

8、抗电强度:外壳与端子间大于AC2000V

9、绝缘性能:外壳与端子间大于100MQ

10、通讯方式:RS-485

11、通讯协议:MODBUS

12、通讯波特率:1200、2400、4800、9600可设定

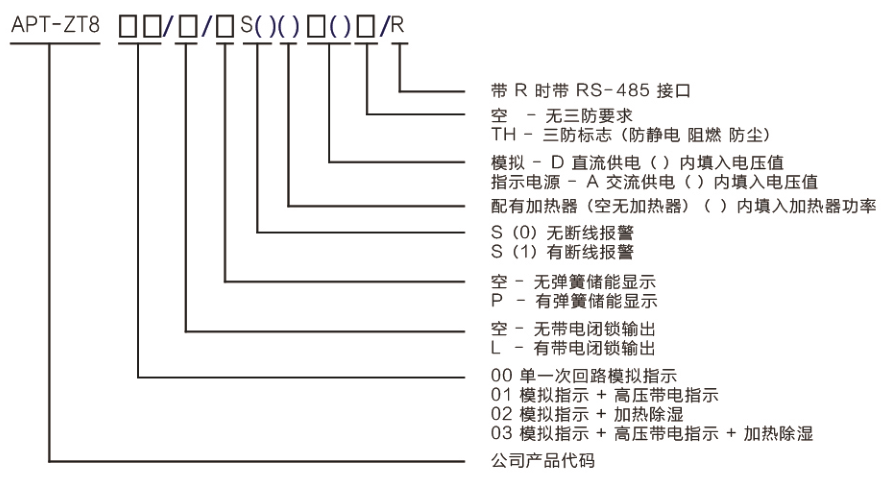

四、选型表：

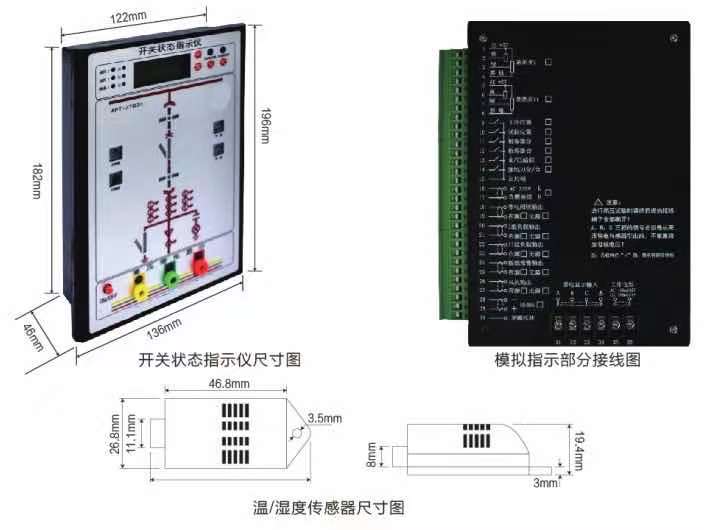

五、产品外形、安装尺寸及后面板典型接线方式

产品外型尺寸：136mm（宽）*196mm（高）*46mm（深）；

安装开孔尺寸：122mm（宽）*182mm（高）；

安装固定方式有两种：

第一种方式是产品采用嵌入式安装，并由壳体本身自带的卡扣固定；

第二种方式是产品采用螺丝式安装，后面板上有四个螺丝孔，对应上螺丝即可固定。
