低压回路测控终端(柜内导轨式)

一、产品概述

终端提供全面的电气信息采集和显示，包括动态报警、开关状态监控、SOE事件记录、复费率、回路负荷率显示、谐波分析等功能。具备短路、过载、缺相、相序、断零等线路故障判断报警及指示功能，支持双通讯、变送输出功能，可通过多种通讯方式与智能网关实现数据交、换，助力智能电网感知层建设。同时选配功能新增加了温度采集和监测、小无线通讯、拓扑识别等新一代物联网功能。

二、应用场所

采用柜内导轨式安装设计，提高柜体装配效率，适用于电力行业开关柜配电屏回路配电测控。终端安装于低压配电箱，低压进线柜，出线柜，电缆分支箱、开闭所、环网柜、箱变低压出线部位，实现实现对低压 400V 分支线路上的电压、电流、有功功率、无功 功率、温度采集和监测，并具备线路故障报警及指示功能。

三、功能特点

1、全电量测量和显示：具备显示线路三相电压、电流、剩余电流、有功、无功、功率因数、频率、电能以及温度等功能；

2、故障诊断，保护告警：具有短路、过载、缺相、断零、谐波越限、过电压、过电流、剩余电流越限等报警，以及线路单相故障、相间故障、漏电故障的诊断与定位；

3、丰富的外部状态检测：提供2路外部开关状态检测用的无源开关量，2路遥控分合闸或越限报警的D0输出接点。

4、电能质量及负荷监测功能：通过边缘计算，就地研判电压质量、负荷、功率因素是否越限，并上送主站；

5、 SOE事件记录：具有历史数据存储能力，包括不低于250条SOE事件记录、30条操作记。

6、电能质量及负荷监测功能：通过边缘计算，就地研判电压质量、负荷、功率因素是否越限，并上送主站；

7、方便组网：标配RS485接口，标准Modbus-RTU协议。选配功能版可实现无线数据传输模块，进行无线数据上传。

8、在线自动监测：数据实时监测，并由接收装置上送监测结果到主站。

9、显示功能：采用全彩屏320*240点阵液晶显示，全中文显示、人机界面友好、方便操作查询。

10、安全可靠

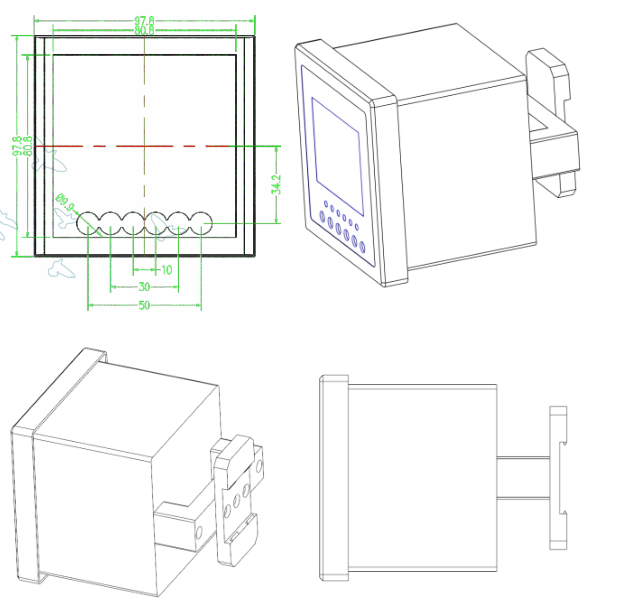

四、外观尺寸及背板示意图

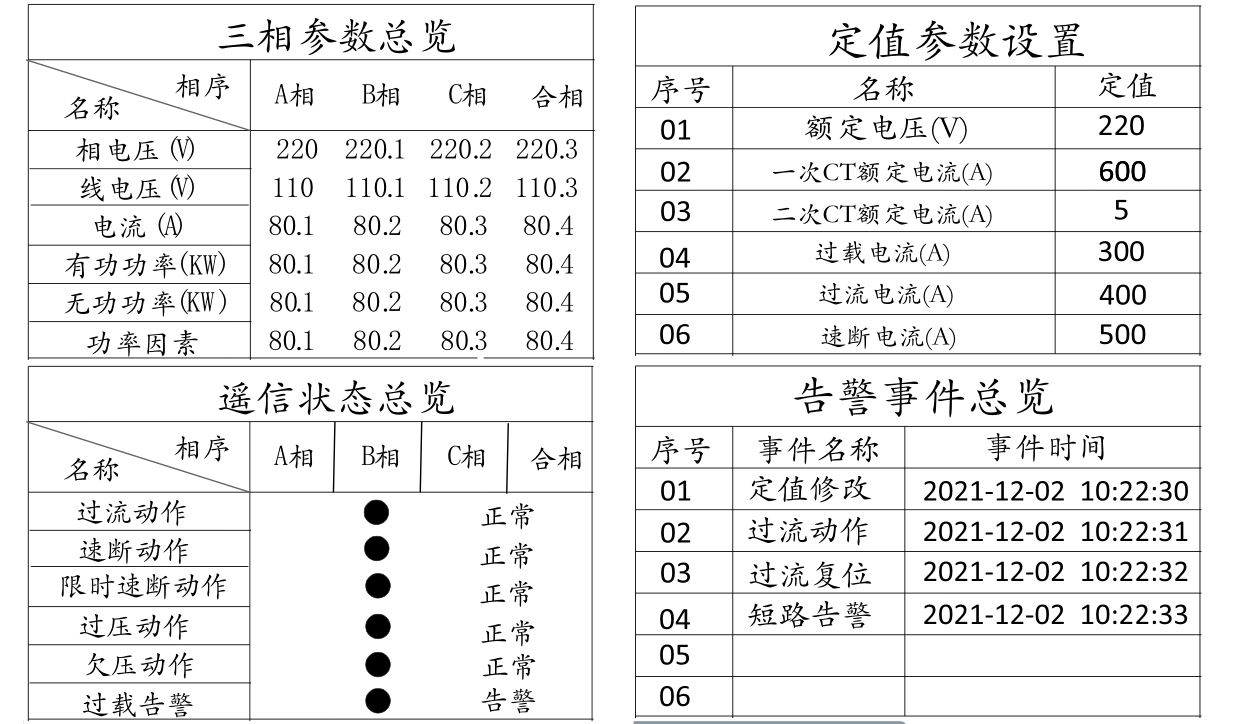

五、软件界面

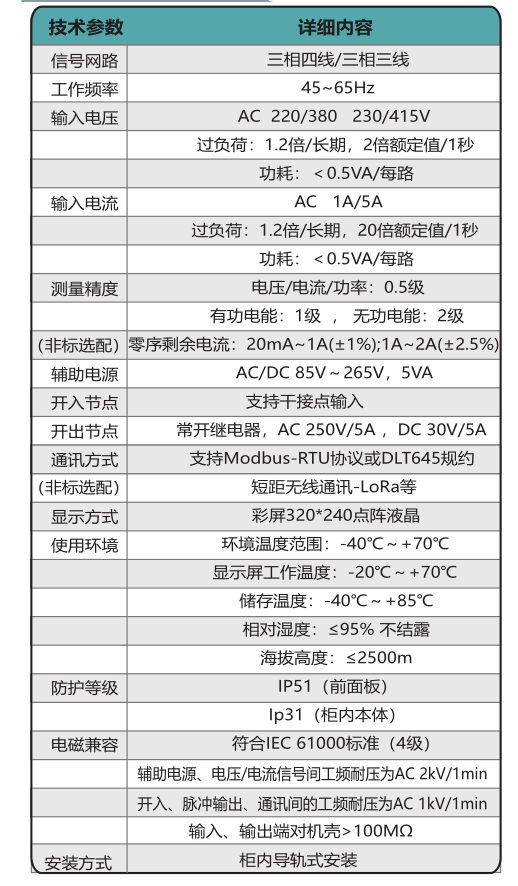

六、产品参数

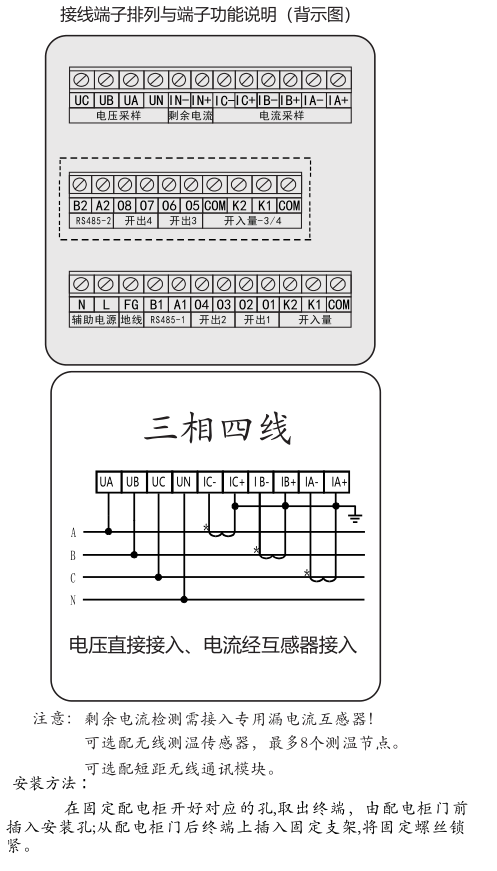

七、安装及接线
