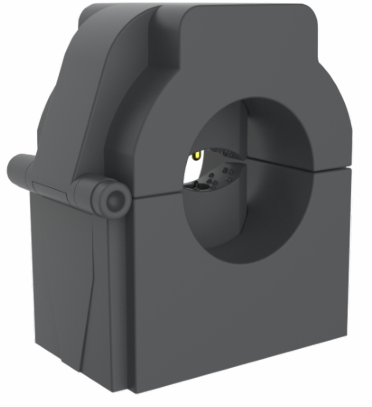

智能低压回路测控终端（卡扣无线CT）

一、产品概述

本产品是一款物联网智能传感器采用物联网智能传感器技术，利用输电线周围感应的电磁能量获取电能，多参量在线监测电缆的温度、电流、带电状态，对低压线路、设备进行事故预警与状态监测，实现故障定位、快速复电，变“被动抢修”为“主动运维”。结合无线通讯、完成快速精确在线测量并省却线缆的束缚，实现数据无线传输功能。产品无需外部电源，终身免维护。

结合大数据应用，可实现配电台区的线损分析、网络拓扑溯源、能效评估、设备台账管理等高级应用功能，可广泛用于电力、能源、交通、商业、市政等领域的配电网络监测，同时也是南网所属配电房新建、扩建及改造，实现智能电网的数据采集和故障判断隔离的智能配电产品。

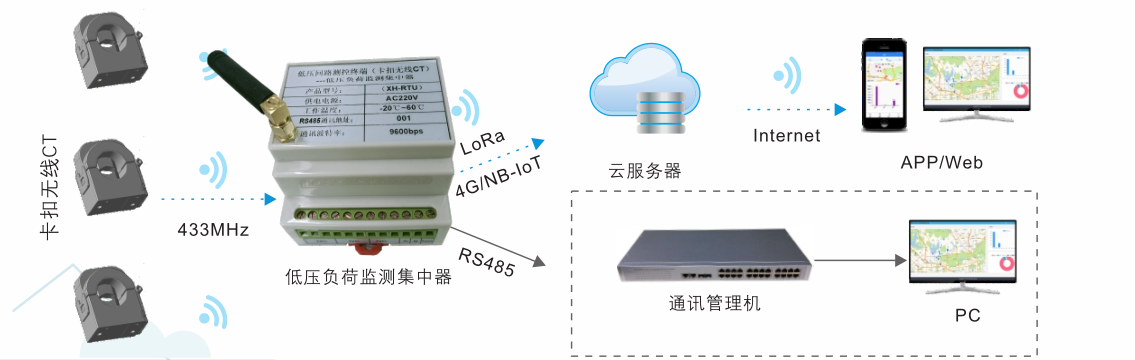

二、系统组成

采集低压分支回路的单相电流、温度、带电状态等数据，结合无线通讯、完成快速精准测量，实现故障提前预警。

三、功能特点

CT自取电：采用电磁能量感应自取电技术;

多参量监测：实现温度、电流、带电状态多参量监测;

低压故障诊断，实现告警功能：对线路或设备过热、过流、带电状态等进行事故预警与状态监测，实现故障定位，快速复电;

在线自动监测：数据实时监测，并由接收转发装置上送监测结果到主站;

带电安装：开合式结构，卡扣式安装，无需停电、无外线、即装即用;

无线通讯：小无线通讯覆盖广、信号穿透性强;

传感技术：不饱和式电流检测、非接触式、无线无源;

模块化设计：即装即用，无需调试;

启动门槛：超低启动电流（启动）;

双电源取电：CT自取电和备用电池智能双电源供电，真正确保传感器连续工作;

低功耗、长寿命：模组静态功耗 μ 使用工作寿命 年以上;

阻燃外壳：外壳为复合阻燃材料;

品质保证：采用工业级感知元器件，感知效果精准;

安全可靠：采用工业级硬件配套，持久耐用、安全可靠。

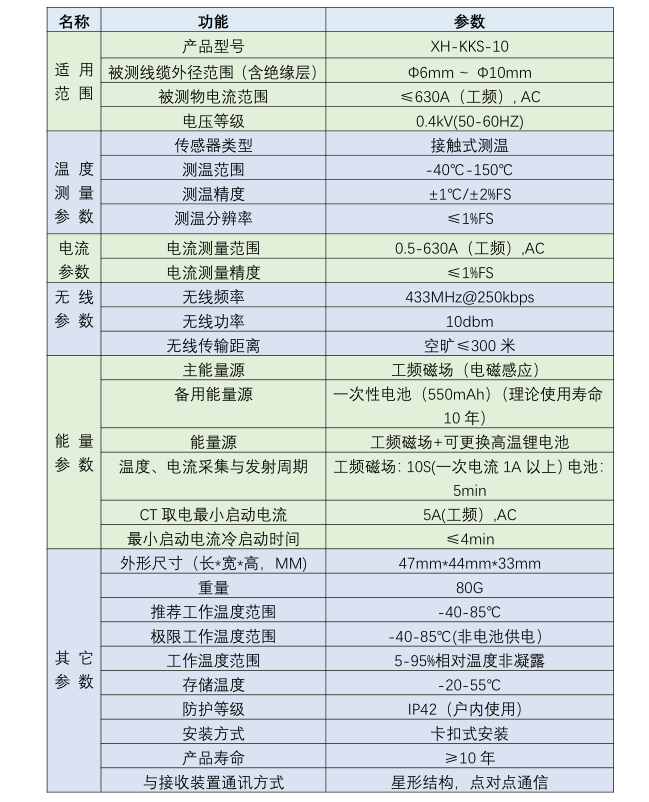

四、产品参数

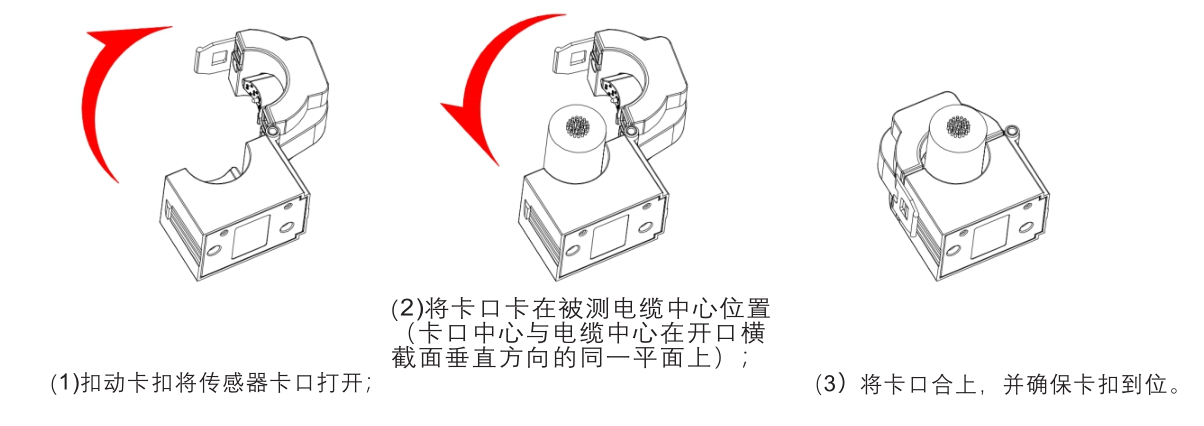

五、安装方法

本产品体积小巧，采用开合式结构,卡扣式安装方式（可带电安装），不破坏原设备结构（在母线上打孔、解体开关柜组件等），不影响设备原有性能（如动热稳定性、温升性能、绝缘安全）距离、绝缘爬距等绝缘性能）。
