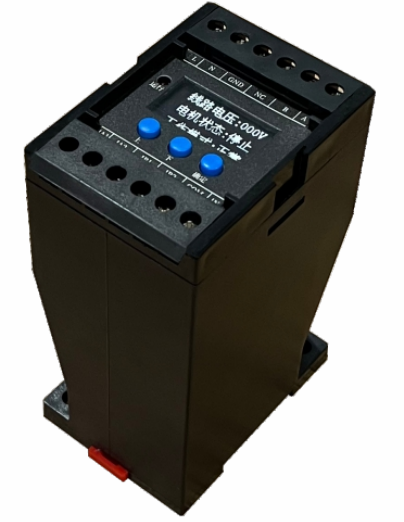

低压电机晃电再启动控制器

一、应用背景

在工业生产中常常由于电网电压波动（俗称“晃电”)而引起低压电机停机，进而导致连续生产过程紊乱，给企业造成生产事故和巨大的损失。XH-SE103低压电机晃电再启动控制器就是用于为解决电网电压波动而电机不停机专门研制。

二、产品概述

低压电机晃电再启动控制器应用于400V低压系统中解决系统电压出现瞬间波动而造成停机现象的一种智能型防晃电模块。其采用高性能芯片，对电机运行数据分析、计算、判断、处理，其性能稳定、可靠性高，是为了解决设备在连续生产过程中由于电网电压不稳定造成停机事故而研发的一种专用控制器。它能够实时检测设备运行中的电压状态，如果电网电压突然发生晃电现象，在设定的时间内电网电压又快速恢复正常，该控制器可以重新启动设备，使设备恢复运转，避免生产事故的发生。其现实目的为：

一是为了保证重要电动机在电源故障情况下能顺利自启动。

二是为了减少事故状态下运行人员的操作。

三、应用场所

低压电机晃电再启动控制器专门用于低压系统发生晃电时防止接触器、变频器等敏感元件的非计划停机问题。 广泛应用于石油化工、半导体、计算机、电力、纺织、造纸、PVC、电解铝等行业。

四、功能特点

1.再启动控制功能：起动方式：晃电延时再启动、远方遥控启动。

2.间抽工作控制功能：在间抽工作模式下，用户根据需要可自由设置电机运行时间和停止时间（最小计时单位为10分钟）,同时可选择单接点控制方式或双接点控制方式。

3.测量功能：可实时测量线路供电电压，并显示。

4.事件记录功能（带实时时钟）：可详细记录晃电发生时的电压和时间，共200条记录，记录满后最新的记录会自动覆盖最旧的记录；

5.通讯功能（选配）：标准RS485接口，国际标准MODBUS规约。与RTU、PLC及多种微机工控组态软件实现网络通讯，构成分布式电机综合保护监控系统。

6.输入/输出接点功能：两组继电器常输出：JA1、JA2和JB1、JB2；一路数字量输入（IN、COM）：带光藕隔离，可接接触器辅助接点，用于监测接触器状态，作为电机运行信号输入。

7.超强电磁兼容设计：采用全电磁兼容设计,使装置具有极强的抗干扰能力,能在各种复杂的电磁干扰环境中正常工作。

五、功能说明

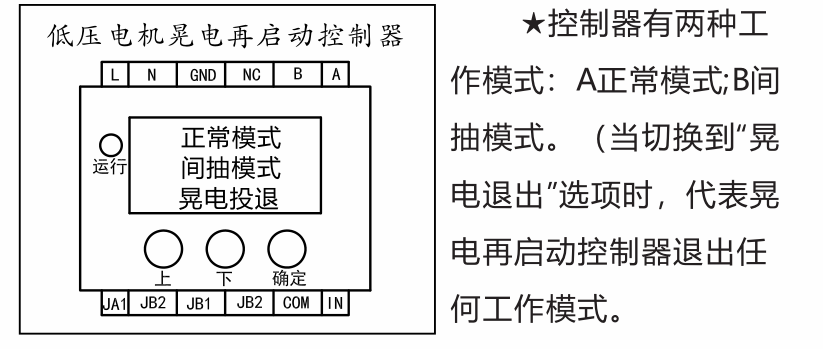

A、正常工作模式：当正在运行的电机由于电压波动而造成停机时，如果电网电压在设定的允许时间内恢复正常，则电机按照预先设定的再启动时间重新启动电机；如果在设定时间内电网电压没有恢复正常，或正常停电则闭锁起动程序，不再启动电机；现场若有多台电机需要顺序启动，只需将对应的控制器设定不同的再启动延时时间就可以实现分批顺序启动。

B、间抽工作模式：针对油田采油的实际运行情况，本控制器增加了油井间歇工作控制功能，油井间抽运行时间和停止时间可由用户设定。在油井间抽运行期间，如果发生“晃电”，控制器按晃电再启动功能处理；如果电网电压正常，控制器等到间抽停止时间到后停止电机运行，间抽运行时间开始后又将重新启动电机。在油井停止期间，如果发生“晃电”，控制器可记录晃电时间但不启动电机，直到间抽运行时间开始且电网电压正常后才重新启动电机，否则控制器将被闭锁，只能通过手动启动或远方遥控再启动电机。

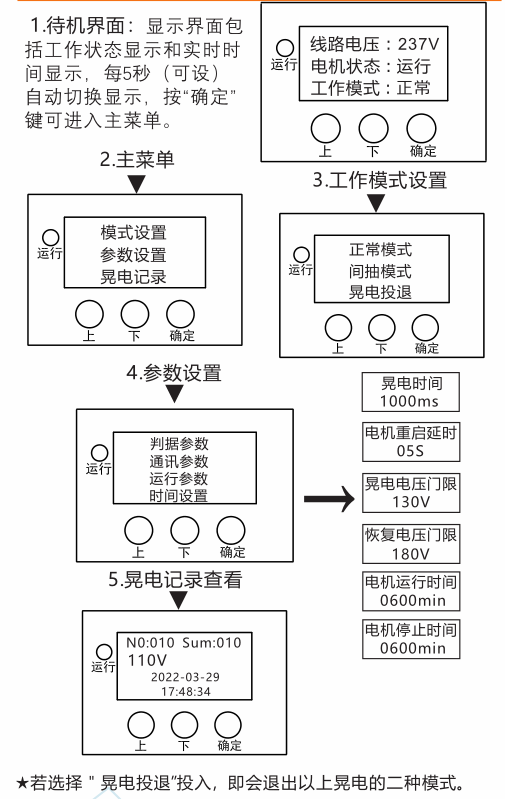

六、界面显示

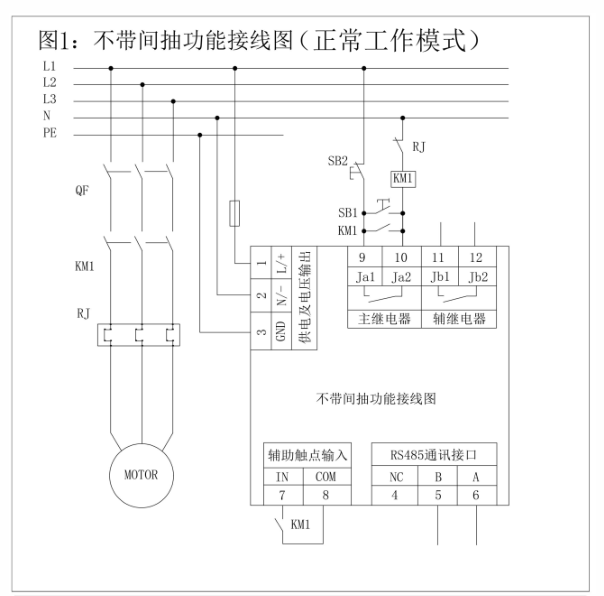

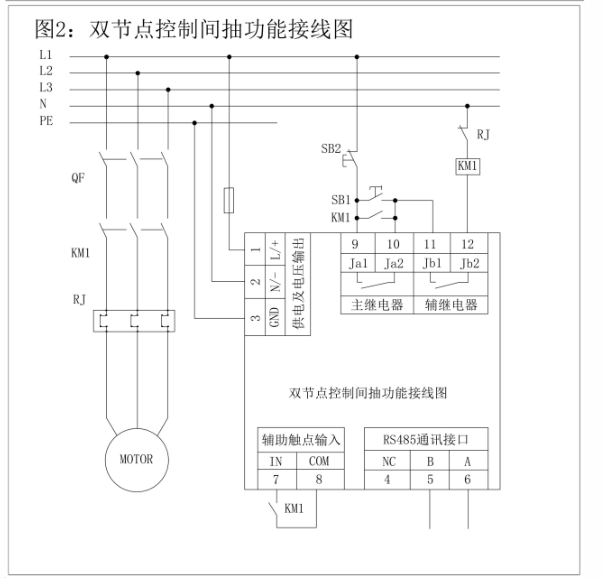

七、典型控制接线图

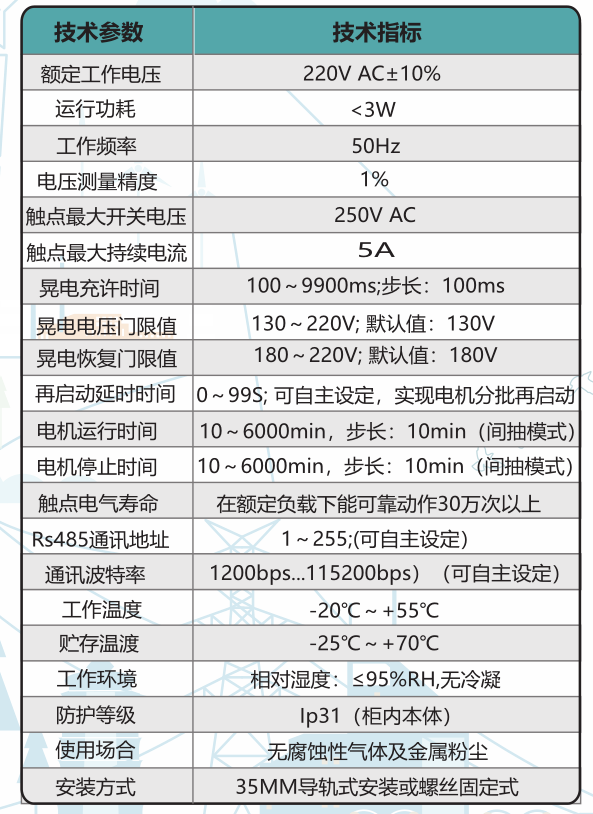

八、产品参数
